Przetwornice 12 V–12 V, 24 V–24 V i 48 V–12 v o szerokim zakresie zastosowań
Wrażliwość nowoczesnego sprzętu elektronicznego na zmiany napięcia wejściowego, podatność urządzeń na zakłócenia elektromagnetyczne i potrzeba izolowania w niektórych przypadkach źródła zasilania uczyniły ze stabilizacji napięcia istotny aspekt naszego asortymentu. Kwestie te komplikuje dodatkowo stosowana w silnikowych pojazdach technologia zatrzymywania i uruchamiania. Seria DDi obejmuje szereg izolowanych produktów 12 V–12 V i 24 V–24 V, które dopilnowują niezawodnego zasilania ważnych urządzeń stabilnym napięciem nawet w warunkach niesprzyjających pożądanemu działaniu instalacji elektrycznej, takich jak występujące w trakcie rozruchu silnika. Dostępne są jednostki o mocy z zakresu od 36 do 240 W. W skład oferty wchodzą teraz także jednostki 48 V–12 V – odpowiednie dla sektorów telekomunikacji oraz wózków widłowych. Przetwornice 12 V–24 V – zob. „Przetwornice serii DD zwiększające napięcie”.
Wyczerpujący asortyment produktów
Oferujemy trzy produkty 12 V–12 V z gamy odłączników, o mocy od 36 W do 108 W, oraz cztery produkty 24 V–24 V o mocy od 72 W do 240 W. Dostępne są też trzy produkty 48 V–12 V o mocy z zakresu od 36 W do 108 W. Każdy z modeli wykorzystuje nowoczesny tryb impulsowy oraz koncepcje i technologie z powodzeniem zastosowane w serii PowerVerter, która sama w sobie spełnia wszelkie oczekiwania wobec rozwiązań 24 V–12 V.
Szybki montaż
Pobierany prąd jałowy (spoczynkowy) wynosi w każdej z jednostek poniżej 15 mA, co stanowi z dużym prawdopodobieństwem mniej niż połowę prądu samowyładowania akumulatora pojazdu.
Wszystkie produkty mocuje się w zacisku montażowym Click’n’Fit, przytwierdzanym w trzech punktach i umożliwiającym umieszczenie urządzenia nawet na nierównej powierzchni. Zacisk można łatwo przymocować w trudno dostępnym miejscu, by następnie po prostu zatrzasnąć w nim jednostkę.
Zielona dioda sygnalizuje czynność wyjścia przetwornicy. Przekłada się to na przekonanie montera o rzetelności wykonanej pracy oraz usprawnia wykrywanie usterek.
Objaśnienie kodu produktu
Poniżej objaśniono poszczególne elementy kodu produktu; za przykład posłużył model ddi 12-12 036.
| DD | wejście i wyjście stałoprądowe |
| I | przetwornica izolowana |
| 12-12 | znamionowe napięcie wejściowe i wyjściowe 12 V |
| 036 | jednostka o mocy 36 W |
Jednostki 12 V–12 V i 24 V–24 V dostarczają stabilne napięcie wyjściowe i zapewniają izolację galwaniczną na użytek różnorakich zastosowań.
Wybrane modele
-

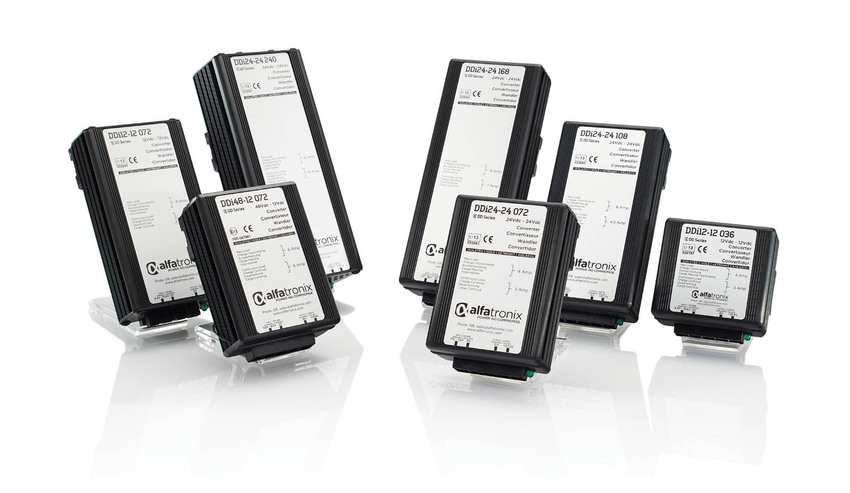

DD12-24 168
-
DDi12-12 036
Chcesz kupić produkty Alfatronix?
Skontaktuj się z naszym działem sprzedaży ›Wybierz produkt serii DD na swoje potrzeby
| Numer części | Moc | Napięcie znamionowe | Wymiary | Masa |
|---|---|---|---|---|
| DDi12-12 036 | 36 W, 3 A (izolowana) | wejście 12 VDC, wyjście 12 VDC | 89 × 87 × 50 mm | 280 g |
| DDi12-12 072 | 72 W, 6 A (izolowana) | wejście 12 VDC, wyjście 12 VDC | 167 × 87 × 50 mm | 540 g |
| DDi12-12 108 | 108 W, 9 A (izolowana) | wejście 12 VDC, wyjście 12 VDC | 217 × 87 × 50 mm | 780 g |
| DDi24-24 072 | 72 W, 3 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 127 × 87 × 50 mm | 440 g |
| DDi24-24 108 | 108 W, 4,5 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 167 × 87 × 50 mm | 540 g |
| DDi24-24 168 | 168 W, 7 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 217 × 87 × 50 mm | 780 g |
| DDi24-24 240 | 240 W, 10 A (izolowana) | wejście 24 VDC, wyjście 24 VDC | 217 × 87 × 62 mm | 870 g |
| DD48-12 072 | 72 W, 6 A (nieizolowana) | wejście 48 VDC, wyjście 12 VDC | 89 × 87 × 50 mm | 270 g |
| DD48-12 108 | 108 W, 9 A (nieizolowana) | wejście 48 VDC, wyjście 12 VDC | 127 × 87 × 50 mm | 370 g |
| DD48-12 240 | 240 W, 20 A (nieizolowana) | wejście 48 VDC, wyjście 12 VDC | 217 × 87 × 50 mm | 770 g |
| DDi48-12 036 | 36 W, 3 A (izolowana) | wejście 48 VDC, wyjście 12 VDC | 89 × 87 × 50 mm | 290 g |
| DDi48-12 072 | 72 W, 6 A (izolowana) | wejście 48 VDC, wyjście 12 VDC | 127 × 87 × 50 mm | 405 g |
| DDi48-12 108 | 108 W, 9 A (izolowana) | wejście 48 VDC, wyjście 12 VDC | 167 × 87 × 50 mm | 560 g |
| Na szczególne życzenie dostępne są także inne konfi guracje napięć wejściowego i wyjściowego; szczegółowych informacji na ten temat udzieli nasz zespół ds. sprzedaży. Informacje na temat montażu na szynie DIN znajdziesz na stronie 24. | ||||
Dane techniczne
| Zakres napięcia wejściowego | 12, 24 albo 48 VDC ±30% |
| Napięcie wyjściowe | 13,6 albo 27,2 VDC +15%/–20% przy skrajnych temperaturach, obciążeniach, tolerancjach wejściowych itp. |
| Moc wyjściowa przy pracy przerywanej | 125% poziomu znamionowego dla pracy ciągłej – maksymalnie przez 2 minuty, po których nastąpić musi 8 minut spoczynku |
| Napięciowe zabezpieczenie przejściowe | zgodne z wymaganiami międzynarodowej normy ISO 7637-2 dla pojazdów użytkowych wykorzystujących napięcie 24 VDC |
| Zabezpieczenie przed wyładowaniami elektrostatycznymi | zgodne z wymaganiami norm ISO 10605 i ISO 14982, > 8 kV na styku, wyładowanie 15 kV |
| Zakłócenia na wyjściu | < 50 mV między szczytami (100 mV w przypadku jednostek 24 V) przy obciążeniu ciągłym, zgodne z wymaganiami normy CISPR 25 |
| Prąd jałowy (spoczynkowy) | < 15 mA |
| Sprawność przetwarzania energii elektrycznej | typowo 90% w przypadku jednostek nieizolowanych i 85% w przypadku jednostek izolowanych |
| Izolacja | > 400 Vrms pomiędzy wejściem, wyjściem i obudową (tylko w przypadku produktów izolowanych) |
| Średni czas międzyawaryjny (MTBF) | > 162 lata (HRD4) |
| Temperatura pracy | parametry zgodne z niniejszą tabelą w zakresie od –25°C do +30°C w zakresie od +30°C do +80°C liniowe obniżenie wartości znamionowych aż do 0 A |
| Temperatura przechowywania | od –25°C do +100°C |
| Dopuszczalna wilgotność w trakcie pracy | maksymalnie 95% bez kondensacji |
| Obudowa | Wykonana z anodyzowanego aluminium i poliwęglanu z włóknem szklanym, o odporności na wnikanie pyłu i wody oraz uderzenia zgodnej z IP533 (z wyjątkiem modelu DDi 24-24 240 – wentylowanego, wyposażonego w wentylator chłodzący IP20) |
| Złącza | cztery wtykowe złącza nożowe 6,3 mm |
| Wskaźnik wyjścia | zielona dioda obok przyłączy wyjściowych |
| Metoda montażu | zacisk montażowy Click’n’Fit, mocowany osobno do trzech otworów |
| Zabezpieczenie do strefy bezpieczeñstwa: nadprądowe cieplne przejściowe awaryjne |
ograniczenie realizowane przez obwód pomiaru prądu ograniczenie realizowane przez obwód pomiaru temperatury filtry oraz dobór wysoce odpornych podzespołów wbudowane bezpieczniki na wejściu i wyjściu |
| Dopuszczenia | 2004/108/WE – ogólna dyrektywa ws. kompatybilności elektromagnetycznej (EMC) 2009/19/WE – dyrektywa ws. kompatybilności elektromagnetycznej pojazdów 93/68/EWG – dyrektywa ws. oznakowania CE |
| Spełnione wymagania | EN 50498, ISO 7637-2 |
| Oznaczenia | CE i E/e |
